Tuotekuvaus

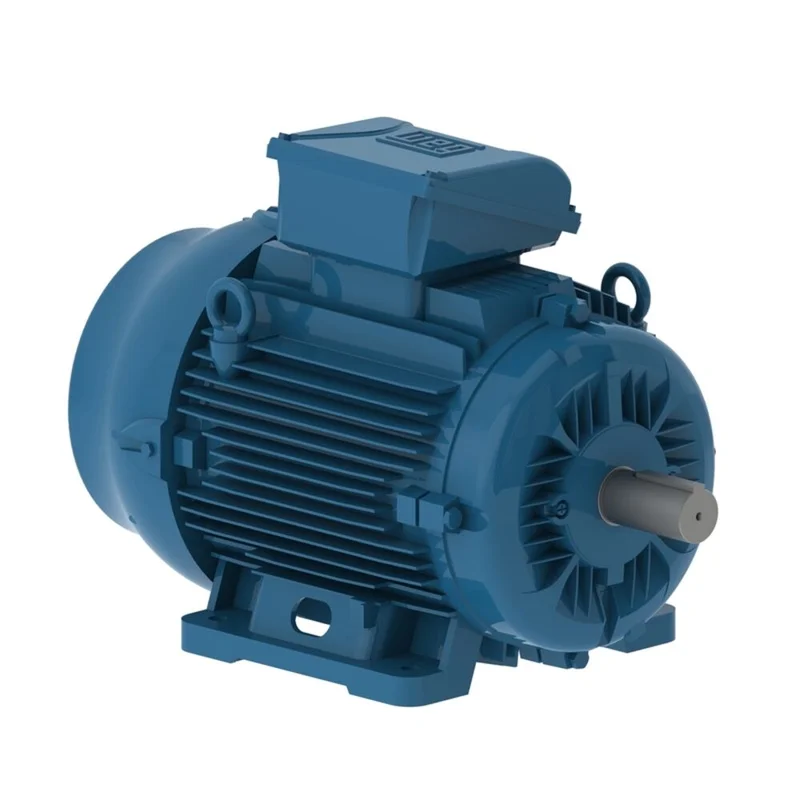

WEG W21 Multimounting – 3 kW IE3, 2-napainen (~3000 r/min), B3T (jalka)
Nopea ja kompakti IE3-yleismoottori pumppuihin, puhaltimiin, kuljettimiin, puhallinkaappeihin ja muuhun teollisuus- ja kiinteistökäyttöön. Alumiinirunko on kevyt mutta jäykkä, ja irrotettavat jalat (Multimounting) helpottavat asennusta sekä vaihtomoottorointia. Kääntyvä liitäntäkotelo (90° välein) mahdollistaa kaapeloinnin ylhäältä tai sivuilta. IEC 100L -mitoitus → suora korvaaja useimmille IEC 100L B3 -moottoreille ilman lisäkoneistuksia.
Miksi tämä malli
- IE3 Premium Efficiency: pienempi energiankulutus ja käyttökustannus
- Multimounting-jalat: sama runko moneen asennusmuotoon
- IP55 + TEFC/IC411: kestää pölyä ja roiskevettä, sopii S1-jatkuvaan käyttöön
- IEC-yhteensopiva: 100L B3 -mitoitus helpottaa vaihtoa
Tekniset tiedot
| Teho | 3,0 kW |
|---|---|
| Napamäärä | 2 (synkroninen 3000 r/min @ 50 Hz) |
| Nimellisnopeus | ≈ 2850–2950 r/min |
| Nimellismomentti | ≈ 9,9 Nm (9550·P/n @ ~2900 r/min) |
| Jännitealue | 220–240 / 380–415 // 460 V, 50 Hz |
| Verkkokytkentä | Δ 230 V / Y 400 V |
| Hyötysuhdeluokka | IE3 (IEC 60034-30-1) |
| Kotelointiluokka | IP55 |
| Jäähdytys | IC411, TEFC (täysin suljettu, ulkojäähdytteinen) |
| Käyttöluokka | S1 (jatkuva) |
| Eristysluokka | F |
| Standardi | IEC 60034-1 |
Mekaaniset ominaisuudet
| Sarja | WEG W21 Aluminium Multimounting |
|---|---|
| Runkokoko | IEC 100L |
| Runkomateriaali | Alumiini |
| Asennus | B3 (jalka), liitäntäkotelo kääntyvä 90° välein |
| Jalat | Irrotettavat (Multimounting) |
Asennusmitat – IEC 100L, B3 (viitteelliset IEC-standardin mukaan)
| H – akselikorkeus | 100 mm |
| A – tassujen reikien väli, poikittain | 160 mm |
| B – tassujen reikien väli, pituus | 140 mm |
| D – akselin halkaisija | 28 mm |
| E – akselin vapaapituus | 60 mm |
